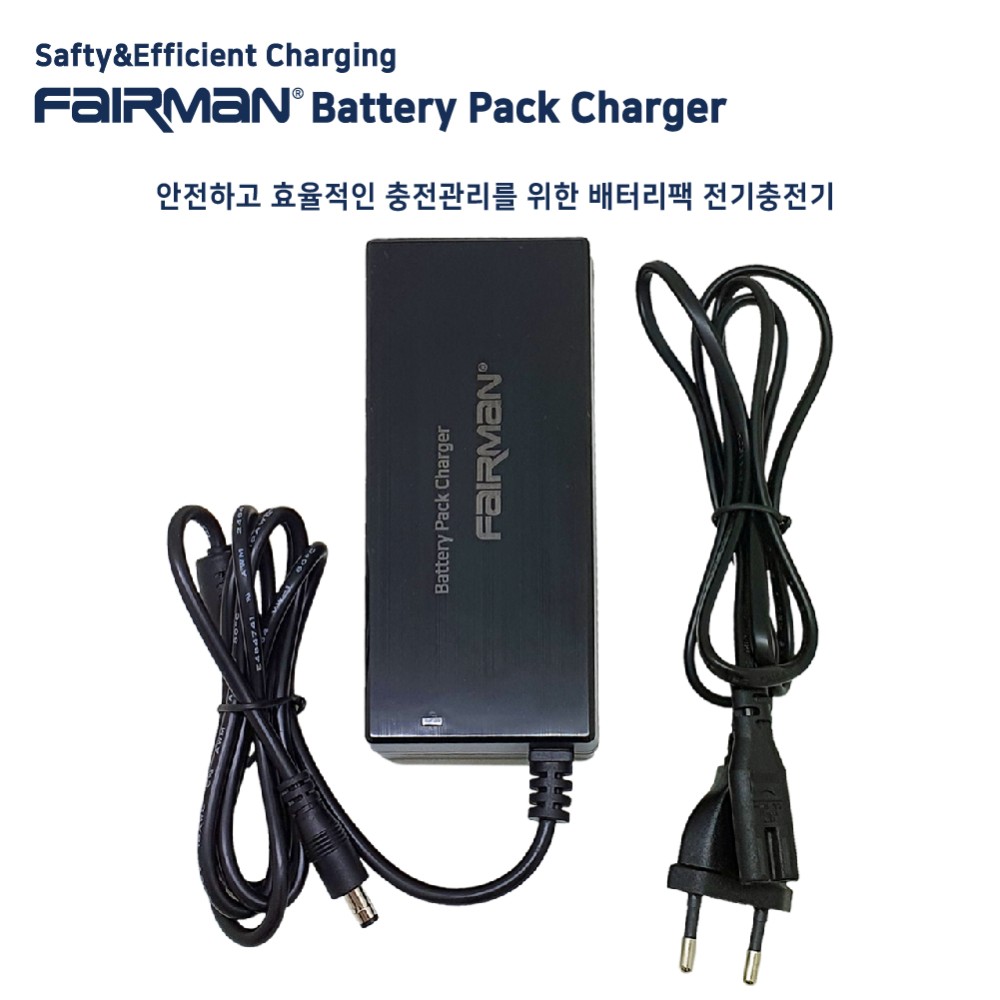

페어맨 배터리팩 충전기(FAIRMAN Battery pack charger)

배터리팩을 직접 제조 공급하는 페어맨에서 개발한 FC시리즈 충전기는 직류전원장치(아답터)가 아닌 배터리팩용 전기충전기로 인증받은 제품으로 상태 및 기능을 컨트롤하는 MCU(Micro Contoller Unit)에 의해 충전을 효율적으로 관리하고, 안전하게 차단하는 기능을 가진 충전기입니다.

 제품 사양

 주요 기능

  배터리팩 저 전압 관리

  CC-CV 관리를 통한 효율적 충전

  배터리팩 이상 발생 관리

  충전 완료 차단 기능 (CUT-OFF)

  무부하(non load)시 전류 차단

  충전 프로세스

1) 배터리팩의 보호회로가 동작한 경우(배터리팩의 전압이 과방전 차단 값 보다 낮을 경우), 충전기 용량의 1/4값의 낮은 전류를 흘려 줍니다.
2) 배터리팩의 전압이 과방전 차단 값보다 높아진 이후(배터리팩 보호회로의 차단이 풀렸을때)에 충전기는 원래의 최고 전류 값으로 충전합니다.
3) CC모드로 I 에 이르기까지 충전기의 최고 전류로 충전하도록 관리하며, 설정 전압에 이르렀을 때, CV모드로 충전기 용량의 1/10의 전류값에 이르기까지 충전 후 차단(CUT-OFF)합니다.
4) 안전 등을 감안하여, 충전시간(T1)은 최고 12시간으로 설정하여, 그 시간내에 충전이 완료되지 않은 경우에도 안전을 위해 충전을 차단합니다.

 사용법

  플러그를 전원 콘센트에 꽂은 다음 배터리팩 단자와 연결하여 사용합니다.

  전원 공급 및 대기 모드에는 녹색 램프가 깜빡입니다.

  충전 중에는 적색 램프가 점등되며, 충전 완료 후에는 녹색으로 변환됩니다.

  배터리의 이상 증상이 발견된 경우 적색 램프가 깜빡입니다.

  충전이 종료된 후에는 충전기와 배터리를 분리하시고 반드시 콘센트에서 분리시키십시오.

LED 표시 사항

항목 LED 표시 전원 공급 / 대기 모드 GREEN 점멸 (깜빡임) 충전 중 RED 점등 (계속 들어옴) 충전 완료 GREEN 점등 (계속 들어옴) 이상 발생 RED 점멸 (깜빡임)

 아래와 같은 이상 증상이 발생할 경우 RED LED가 점멸(깜빡임)됩니다.

  배터리 극성 + / - 을 반대로 삽입한 경우

  배터리 내부에서 단락(short/쇼트)이 발생한 경우

  충전기 온도의 기준치 이상 상승 할 경우

  기타 배터리의 이상일 경우

 전원 공급 / 대기 모드 상태일때는 전류가 흐르지 않습니다.

  페어맨 전기충전기는 전원 공급과 동시에 전류를 계속 흘려주는 직류전원장치(아답터)와 달리 충전기에 부하(load)가 없으면 전류를 보내지 않습니다.

  페어맨 전기 충전기는 배터리팩을 장착하여 충전시에만 전류가 흐르도록 MCU에서 관리하고 있으며, 배터리팩이 만충전될 경우 흐르는 전류를 차단하는 기능이 있어 안전하게 충전할 수 있습니다.

  페어맨 전기충전기 전원 공급 / 대기 모드 상태의 LED 표시(녹색 깜빡임)가 있으면 정상적인 충전을 위한 준비가 되어 있는 상태이며, 배터리팩을 장착하지 않아 부하(Load)가 없어 전류가 흐르지 않는 현상 또한 MCU에서 안전한 충전을 위한 정상적인 상태입니다.

 충전기와 직류전원장치(아답터)의 차이점

 충전기
충전기 내부에 MCU(Micro Contoller Unit)를 내장하여 배터리의 특성 등을 감안하고 배터리가 저전압일 경우 Pulse 형태로 충전을 하며, 배터리에 이상이 없을 시 정격 충전을 진행하고, 충전이 완료되면 배터리로 들어가는 전류를 완전히 차단합니다. 따라서 과방전으로 인하여 배터리의 손상을 방지하며 손상된 배터리의 충전 및 정격 용량을 초과한 과충전의 위험이 없습니다.

 직류전원장치(아답터)
일반적으로 아답터로 명칭되고 있으며 충전 전류값이 떨어지면 LED 표시등의 색만 바뀌게 하여 많이 사용되고 있습니다. 그러나 충전기는 배터리의 과충전, 과전류, 과방전 등과 같은 배터리의 과부화로 인한 이상 증상으로 인하여 내부에 단락(short) 및 기타 다른 증상 등으로 손상되어 있을 경우 충전을 하지 않지만, 직류전원장치(아답터)는 충전기와 달리 배터리의 상태와 관계없이 전류를 계속 흘려줌으로 내부 쇼트 등 이상 증상이 발생된 배터리를 충전하여 발화 및 폭발 등 다양한 위험요소가 발생할 수 있습니다. 또한 LED 표시등이 바뀐후에도 직속적으로 단파(Micro Wave)형태로 충전 전압보다 높은 전압을 지속적으로 흘려줌으로서 배터리에 과충전을 일으킬 수 있어, 별도로 반드시 충전을 차단 및 제어하는 기능의 회로를 제품등에 구현하여야 합니다.

< 직류전원장치(아답터형) 충전기의 전압 및 전류파동 - 상하로 기준값을 초과해 충전 >

충전기로서의 필요한 기능이 없는 아답터를 충전기로 알고 제품에도 별도의 안전 차단 기능이 없는 상태에서 사용하는 경우가 있습니다. 안전한 배터리의 사용을 위해 반드시 충전기 여부나 기능을 비교해 보시고 사용하세요.

 주의사항

  감전의 위험이 있으므로 기술자외에는 본 제품을 분해하지 마시오.

  고온 다습한 환경에서 사용은 피하시고 마른곳에서만 사용하시오.

  지정된 배터리외의 다른 배터리의 충전은 절대하지마시오.

  정해진 용도외의 용도로 사용하지 마시오.
